国标法兰规格尺寸对照表JB/T81-94

分享到:
作者来源:鑫翎法兰管件公司   来源:法兰管件生产厂家    发布时间:2019-10-26
导读:国标法兰规格尺寸对照表JB/T81-94PN1.0Mpa(10压力) 公称通径 管子外径 法兰外径 螺栓孔中心距 螺栓孔直径 螺栓孔数量 螺纹Th 密封面尺寸 密封面高度尺寸 法兰厚度 法兰内径 法兰理论重
国标法兰规格尺寸对照表JB/T81-94PN1.0Mpa(10压力)

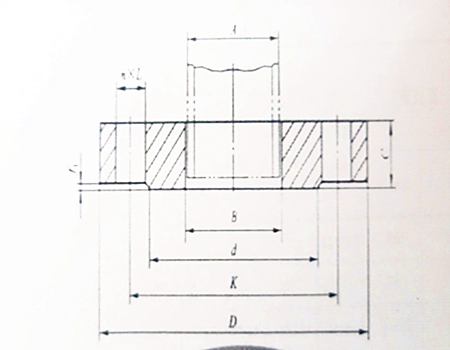

对照图

























Th






















DN A 系列1/系列2 K L n 系列1/系列2 d f C B KG
10 14 90 60 14 4 M12 40 2 12 15 0.46
15 18 95 65 14 4 M12 45 2 12 19 0.51
20 25 105 75 14 4 M12 55 2 14 26 0.75
25 32 115 85 14 4 M12 65 2 14 33 0.89
32 38 140/135 100 18 4 M16 78 2 16 39 1.40
40 45 150/145 110 18 4 M16 85 3 18 46 1.71
50 57 165/160 125 18 4 M16 100 3 18 59 2.09
65 73 185/180 145 18 4 M16 120 3 20 75 2.84
80 89 200/195 160 18 8 M16 135 3 20 91 3.24
100 108 220/215 180 18 8 M16 155 3 22 110 4.01
125 133 250/245 210 18 8 M16 185 3 24 135 5.40
150 159 285/280 240 23 8 M20 210 3 24 161 6.67
200 219 340/335 295 23 8 M20 265 3 24 222 8.24
175 194 310 270 23 8 M20 240 3 24 196 7.44
225 245 365 325 230 8 M20 295 3 24 248 9.3
250 273 395/390 350 23 12 M12 320 3 26 276 10.7
300 325 445/440 400 23 12 M20 368 4 28 328 12.9
350 277 505/500 460 23 16 M20 428 4 28 380 16.9
400 426 565 515 26/25 16 M24/M22 482 4 30 430 21.8
450 480 615 565 26/25 20 M24/M22 532 4 30 484 24.4
500 530 670 620 26/25 20 M24/M22 585 4 32 534 27.7
600 630 780 725 30 20 M27 685 5 36 634 39.4

以上尺寸均为国家标准法兰【机械部执行标准
