长颈对焊法兰NB/T47023-2012(JB/T4703)

分享到:
作者来源:对焊法兰   来源:法兰管件生产厂家    发布时间:2019-10-22
导读:长颈对焊法兰PN1.0Mpa(10压力)NB/T47023-2012(JB/T4703) 规格尺寸对照表 公称通径 DN,mm 法兰外径 D 螺栓孔中心距离 D1 密封面尺寸 D2 台阶尺寸 D3 挖槽尺寸 D4 法兰厚度 Q 法兰总厚度 H 颈部斜坡
长颈对焊法兰PN1.0Mpa(10压力)NB/T47023-2012(JB/T4703)规格尺寸对照表

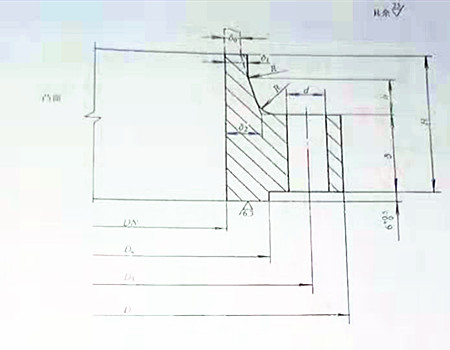

凸面对照图
长颈对焊法兰对照图

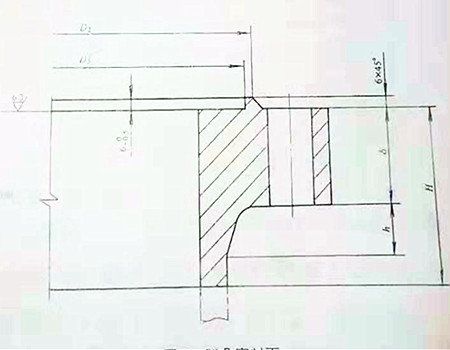

凹面对照图

凹面对照图

47023-2010尺寸对照表





DN,mm


外径
D







D1





D2




D3




D4




Q





H






h




a




a1




q1









q2




R





d














q0
mm
300 440 400 365 355 352 30 85 25 17 14 12 22 12 23 M20 16 4
350 490 450 415 405 402 32 90 25 17 14 12 22 12 23 M20 16 4
400 540 500 465 455 452 34 95 25 17 14 12 22 12 23 M20 20 4
450 590 550 515 505 502 34 95 25 17 14 12 22 12 23 M20 20 6
500 640 600 565 555 552 38 100 25 17 14 12 22 12 23 M20 24 6
550 690 650 615 605 602 40 100 25 17 14 12 22 12 23 M20 24 6
600 740 700 665 655 652 44 105 25 17 14 12 22 12 23 M20 28 6
650 790 750 715 705 702 46 105 25 17 14 12 22 12 23 M20 28 8
700 740 800 765 755 752 50 105 25 17 14 12 22 12 23 M20 32 8
800 940 900 865 855 852 50 105 25 17 14 12 22 12 23 M20 32 8
900 1040 1000 965 955 952 54 110 25 17 14 12 22 12 23 M20 36 10
1000 1140 1100 1065 1055 1052 56 110 25 17 16 12 22 12 23 M20 40 10
1100 1260 1215 1176 1156 1153 56 120 35 21 18 16 26 12 27 M24 32 12
1200 1360 1315 1276 1256 1253 56 125 35 21 18 16 26 12 27 M24 36 12
1300 1460 1415 1376 1356 1353 60 130 35 21 18 16 26 12 27 M24 40 12
1400 1560 1515 1476 1456 1453 62 140 40 21 18 16 26 12 27 M24 44 12
1500 1660 1615 1576 1556 1553 64 140 40 21 18 16 26 12 27 ,24 48 12
1600 1760 1715 1676 1656 1653 70 145 40 21 18 16 26 12 27 M24 52 12
1700 1870 1815 1776 1756 1753 76 150 40 21 18 18 26 122 30 M27 56 12
1800 1970 1915 1876 1856 1853 80 150 40 21 18 20 26 15 30 M27 56 14
1900 2095 2040 1998 1978 1973 86 155 40 21 18 20 32 15 30 M27 56 16
2000 2195 2140 2098 2078 2075 94 165 40 21 18 20 32 15 30 M27 60 16
2100 2295 2240 2198 2178 2175 102 190 50 21 18 20 32 15 30 M27 60 16
2200 2395 2340 2298 2278 2275 112 200 50 21 18 20 32 15 30 M27 64 16
2300 2515 2455 2398 2378 2375 120 210 50 21 18 22 34 15 33 M30 60 18
2400 2615 2555 2498 2478 2475 128 215 50 21 18 22 34 15 33 M30 64 18
2500 2720 2660 2598 2578 2575 130 215 50 21 18 24 36 15 33 M30 68 20
2600 2820 2760 2698 2678 2675 136 220 50 21 18 24 36 15 33 M30 72 20


注意:如果手机查看不全请复制本连接地址前往电脑端打开查看,https://www.wzxlfl.com/jg/239.html
