不锈钢快速装配接头F型

作者来源:鑫翎法兰管件公司   来源:法兰管件生产厂家    发布时间:2019-06-16
导读:不锈钢快速装配接头F型(快装接头类) F型接头用法 : 一边卡在母头的接头,一边是带有外螺纹连接的丝扣 Usage of F-joint: One side of the joint is clamped on the mother head, the other side is a screw

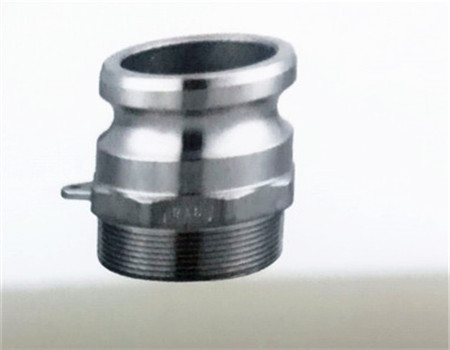

不锈钢快速装配接头F型(快装接头类)

F型接头用法
一边卡在母头的接头,一边是带有外螺纹连接的丝扣

Usage of F-joint: One side of the joint is clamped on the mother head, the other side is a screw with external thread connection.

主要外形尺寸


SIZE DIM A B C D
15 1/2 14.5 51 36 20.9
20 3/4 21 53 39.5 26.4
25 1 24 63 45.5 33.2
32 1-1/4 30 72 54 441.9
40 1-1/2 38 74 55 47.8
50 2 47 80 60 59.6
65 1/2 59 89 72 75.2
80 3 76 96 69 87.9
100 4 102 102 72 113
125 5 127 104 72 138.4
150 6 154 108 72 163.8

备注:以上数据仅供参考
